Dettagli del prodotto
Luogo di origine: FATTO IN CINA
Marca: SHENGHONG
Certificazione: ISO
Model Number: TYJD-35
Termini di pagamento e spedizione
Quantità di ordine minimo: 1set
Prezzo: negotiable
Packaging Details: carton
Delivery Time: 7-10 days after payment
Payment Terms: L/C, T/T, Western Union
Capacità di alimentazione: 500set/day
Nome del prodotto: |
Bastone della terra con messa a terra |
Lunghezza: |
1.5 m |
Filo di rame raccomandato (mm^2): |
25 |
Materiale: |
Epossiresina leggera |
Tensione nominale: |
10KV 35KV 100KV 200KV 400KV |
Caratteristica: |
Sicurezza personale |
Nome del prodotto: |
Bastone della terra con messa a terra |
Lunghezza: |
1.5 m |
Filo di rame raccomandato (mm^2): |
25 |
Materiale: |
Epossiresina leggera |
Tensione nominale: |
10KV 35KV 100KV 200KV 400KV |
Caratteristica: |
Sicurezza personale |

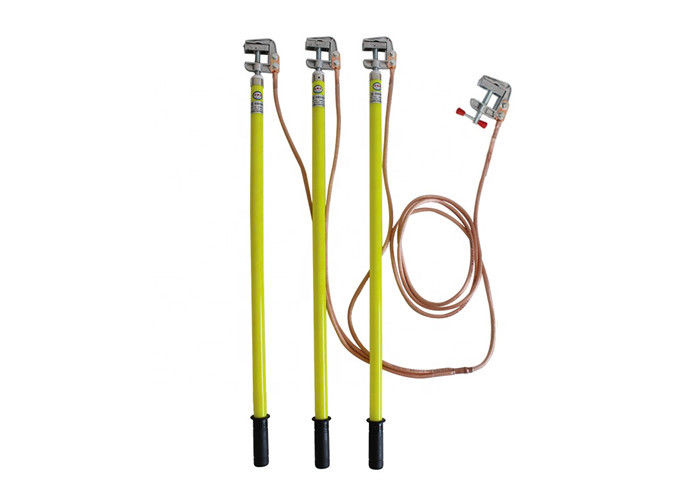

Linea di trasmissione cavo di terra personale elettrico collegante elettrico di sicurezza dell'attrezzatura di messa a terra di sicurezza del cablaggio
Cavo di terra personale di sicurezza dell'attrezzatura di messa a terra di sicurezza
È adatto a linee di trasmissione, a centrali elettriche e ad attrezzatura della sottostazione, cortocircuito che collega per la manutenzione dell'interruzione elettrica.
Caratteristica
1.Wire clamper con la colata della lega di alluminio, conducibilità ad alta resistenza e buona.
il filo di messa a terra portatile di cortocircuito 2.The è imballato nella borsa della tela con le scatole di legno esportarici, che è facile da portare e trasportare
Tabella di configurazione del filo di messa a terra:
| Classe di tensione | Filo di rame molle a terra |
Lunghezza dell'operazione di terra Rod (millimetro) |
|||
| (mm2) | (m) | ||||
| Isolamento | Tenuto in mano | Lunghezza totale | |||
| 10KV | 25 | 1*3+7~1.5*3+20 | 700 | 300 | 1000 |
| 35KV | 25 | 1.5*3+18 | 900 | 600 | 1500 |
| 68KV | 25 | 1.5*3+20 | 1000 | 600 | 1600 |
| 110KV | 25,35 | 9*3 | 1300 | 700 | 2000 |
| 2*3+20 | |||||
| 220KV | 25,35 | 9*3 | 2100 | 900 | 3000 |
| 3*3+25 | |||||
| 330KV | 35,50 | 12*3 4*3+25 | 3000 | 1100 | 4100 |
| 500KV | 35,50 | 13*3~20*3 | 4100 | 1400 | 5500 |
| messa a terra sopraelevata 220-500KV | 25 | 1*3+7~1.5*3+20 | 700 | 300 | 1000 |
| Attrezzatura di prova ad alta pressione | 35,50 | 5*3~10*3 | 700 | 300 | 1000 |
Il valore nominale del filo di rame per metro:
| Area sezionale (millimetro) | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 |
| Diametro di cavo (millimetro) | 4,2 | 5,7 | 7,5 | 8,78 | 11 | 12 | 16 | 17 |
| Diametro della guaina (MΩ) | 7,3 | 7,8 | 9,6 | 11,2 | 12,6 | 16,5 | 21 | 22 |
| Valore di resistenza (A) | 1,98 | 1,24 | 0,79 | 0,56 | 0,4 | 0,28 | 0,21 | 0,16 |
| Corrente di sicurezza | 90 | 100 | 123 | 150 | 210 | 238 | 300 | 300 |
